FTS2-32DL - térfogatáram szenzor
Az FTS elektronikus térfogatáram szenzor mérési elve a Kármánféle
örvénysoron alapszik. Egy hullámzás útjába kerülő tárgy
örvényeket generál. Ezeket egy piezoelektromos lapát érzékeli,
a beépített elektronika pedig kiértékeli. A mikroprocesszor az
analóg mért értékeket átalakítja a DL-BUS számára megfelelő
soros digitális jellé.
• Áramlási sebességek mérése
• Közeghőmérséklet mérése (PT1000 szenzor)
• Csatlakoztatási lehetőség egy kiegészítő PT1000 szenzornak,
• Csatlakoztatási lehetőség egy nyomás szenzornak PRS0-6
• Nincsenek mozgó alkatrészek az áramlási csatornában
• Szabadon kiválasztható illesztési pozíció
• A mérési elv nem érzékeny a szennyeződésekre és a közeg tulajdonságaira
• Ivóvíz-engedélyek: DVGW (Német Gáz- és Vízügyi
Egyesület) eljárási lap W270, WRAS
• FTS14-240DL: kizárólg X2-technológiás szabályzókhoz alkalmas
• DL-BUS terhelés: 25 %
Hőmérsékletmérési tartomány......................... -40°C-tól +125 °C-ig

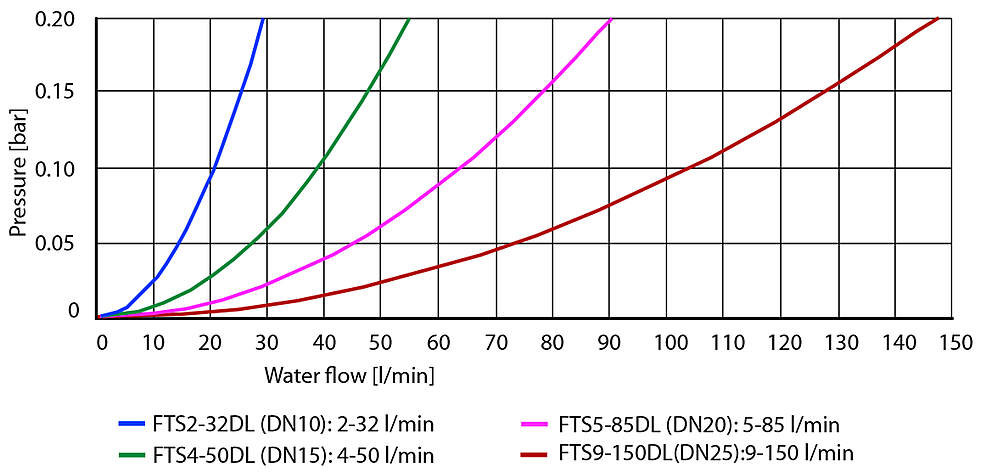

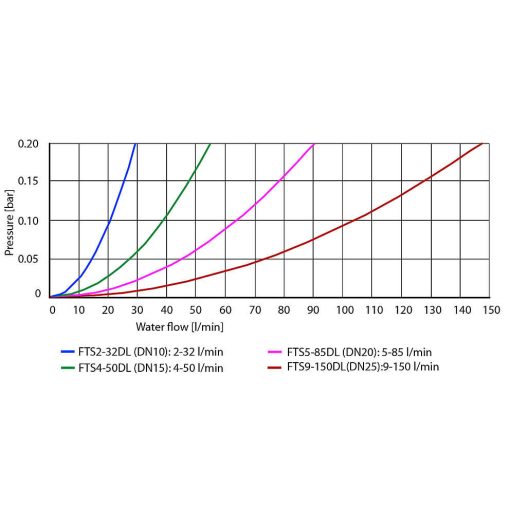

Mérési tartományok:
FTS2-32DL..................................................................................2 -32 l/min
FTS4-50DL..................................................................................4 -50 l/min
FTS5-85DL................................................................................. 5 -85 l/min
FTS9-150DL..............................................................................9 -150 l/min
FTS14-240DL..........................................................................14-240 l/min
Csatlakozó menet
FTS2-32DL...............................................................................................1/2“
FTS4-50DL / FTS5-85DL......................................................................3/4“
FTS9-150DL.......................................................műanyag menet 1 1/4
FTS14-240DL ..................................................... sárgaréz menet 1 1/2“
Hosszúság:
FTS2-32DL...................118 mm FTS9-150DL........................120 mm
FTS4-50DL..................130 mm FTS14-240DL......................134 mm
FTS5-85DL..................151 mm
